کاربرد اسیلوسکوپ OWON در سنسورهای خودرو (2)
— اندازه گیری سنسور موقعیت میل بادامک هال با استفاده از اسیلوسکوپ PC OWON VDS
با پیشرفت جامعه، محبوبیت خودرو بیشتر و بیشتر می شود و صنعت تعمیر و نگهداری خودرو و سایر صنایع خدمات پس از فروش از میان جمعیت متمایز می شود. در تعمیر و نگهداری خودرو، اسیلوسکوپ یکی از ابزارهای تیز برای مهندسان تعمیر و نگهداری است. در اینجا، اجازه دهید یک مقدمه کوتاه در مورد نحوه استفاده از اسیلوسکوپ OWON برای آزمایش سنسورهای الکترونیکی خودرو داشته باشیم.
اندازه گیری سنسور موقعیت میل بادامک هال
رابط BNC را به انتهای BNC OWON وصل کنیداسیلوسکوپ USB VDS2064، و پروب نوک مخصوص را به انتهای آزمایش وصل کنید. قسمت قرمز رنگ مطابق شکل زیر روی سنسور میل بادامک هال قرار داده شده است.
گیره مشکی مانند شکل زیر به کمربند فلزی خودرو متصل شده و متصل می شود.
برای سنسور هال، مهمترین چیز بررسی فرکانس است، هنگام استفاده از اسیلوسکوپ دیجیتال، شکل موج میل بادامک سنسور را در سرعت های مختلف اندازه گیری می کند.
سنسورهای میل لنگ و میل بادامک رابطه فاز خاصی دارند. در شکل موج میل لنگ و میل بادامک "دندان های علامت گذاری" وجود دارد و تعداد دندانه های تفاوت بین آنها یک مقدار ثابت است. اگر تعداد دندانه ها یک دندان بیشتر یا یک دندان کمتر باشد، موتور نمی تواند به ماشین برسد.
(25ms/div، 1V/div)
(10ms/div، 1V/div)
شکل موجی که توسط اسیلوسکوپ PC سری OWON VDS آزمایش شده است:

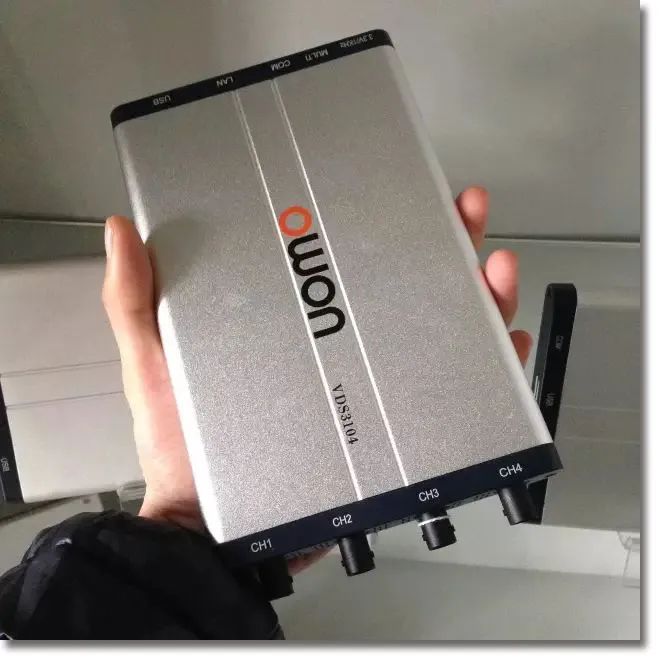

اسیلوسکوپ کامپیوتر سری OWON VDS
مهندسان تعمیر و نگهداری خودرو در فرآیند کار خود به اسیلوسکوپ مجازی رایانه شخصی علاقه زیادی دارند. بدنه بسیار کوچک آن حمل و استفاده از آن را آسان تر می کند. با این حال، اکثر اسیلوسکوپهای مجازی رایانه شخصی موجود در بازار در مقایسه با اسیلوسکوپهای رومیزی کم و بیش حذف شدهاند، که انجام کارهای اندازهگیری عادی را برای مهندسان دشوار میکند. وقتی قابلیت حمل و عملکرد با هم تضاد دارند، چگونه انتخاب کنیم؟ می توانید نگاهی به اسیلوسکوپ رایانه شخصی VDS شرکت owon Lilliput بیندازید.
- حداکثر پهنای باند 100 مگاهرتز و حداکثر سرعت نمونه برداری در زمان واقعی 1GS/s
- 10M طول رکورد
- رابط کاربری دوستانه: FFT یا XY و شکل موج 2 نمایش نمایش داده می شود
در همان صفحه نمایش
- گزینه چند ماشه: لبه، ویدئو، شیب، پالس، و متناوب
- ایزوله USB - استنتاج سیگنال کمتر، محافظت بیشتر از رایانه شخصی
- تغذیه گذرگاه USB و کنترل از راه دور LAN (اختیاری)
- طراحی بدنه بسیار نازک، قابلیت حمل آسان
