اسیلوسکوپ دیجیتال چهار کاناله TDS

Oscilloscope دیجیتال صفحه لمسی با پهنای باند 70 مگاهرتز / 100 مگاهرتز / 200 مگاهرتز، نرخ نمونه برداری 1GS / s / 2GS / s، طول ضبط 7.6 مگابایتی و نرخ بازخورد موجک 50،000 wfms / s

ارسال درخواست

چت کن

معرفی محصول

- 70MHz-200MHz پهنای باند، حداکثر سرعت 2GS / s نمونه

- طول رکورد 7.6M

- 50،000 Wfms / s نرخ ضبط موج

- زوم موجک (افقی / عمودی)، و صرفه جویی در

- نقاط FFT (طول و متغیر رزولوشن)

- افزونه چند پنجره

- 8 اینچ LCD با رزولوشن 800 × 600 پیکسل

- رابط چند رسانه ای: USB، VGA، LAN

- LabVIEW پشتیبانی شده است

- خروجی 4 کانال

مدل شماره	کانال	پهنای باند	نرخ نمونه	طول ضبط
TDS7074	4	70 مگاهرتز	1GS / s	7.6M
TDS7104	4	100 مگاهرتز	1GS / s	7.6M
TDS8104	4	100 مگاهرتز	2GS / s	7.6M
TDS8204	4	200 مگاهرتز	2GS / s	7.6M

1. صفحه نمایش T ouch

سوالات متداول

چرا باید مقیاس مناسب در تجهیزات آزمایش و اندازه گیری را انتخاب کنید؟

برای افزایش توانایی های اندازه گیری، بیشتر تجهیزات T & M دارای مقیاس های مختلفی برای پاسخگویی به تقاضا برای طیف وسیعی از اندازه گیری های سیگنال است. اگر از یک مقیاس بزرگ برای اندازه گیری یک سیگنال کوچک استفاده کنید، بسیاری از مردم می دانند که این امر منجر به انحراف می شود، اما نمی تواند علت را توضیح دهد. بگذارید ببینیم چگونه مقیاس های مختلف بر نتیجه تاثیر می گذارند.

برخی از مهندسان معتقدند که مقیاس بزرگ می تواند دامنه وسیعی از سیگنال شی را اندازه گیری کند. این به این معنی است که هر سیگنال کوچک و بزرگ می تواند توسط ابزار دیده شود و به همین دلیل بعضی از آنها اغلب مقیاس بزرگ را برای پیاده سازی اندازه گیری انتخاب می کنند. بعضی مقیاس را در موقعیت پیش فرض نگه می دارند و نتایج اندازه گیری به نظر می رسد کاملا دقیق است، اما آیا با اندازه گیری مشکل وجود دارد؟

ADC Quantification Deviation

انحراف کوانتومی درون ابزار می تواند بر دقت نتیجه تاثیر بگذارد. برای مثال، با استفاده از اسیلوسکوپ اگر یک ADB 9 بیتی داشته باشد، سطح 2/9 = 512 خواهد بود. هنگامی که آن در مقیاس 1000V (Peak-Peak) است، با در نظر گرفتن ورودی حداکثر ± 1000V برای به اشتراک گذاشتن 512 بیت معتبر. انحراف اندازه گیری مقدار 2000V / 512 = 3.9V خواهد بود

اگر با استفاده از این مقیاس برای اندازه گیری چیزی مانند 11V، واضح است که حداقل رزولوشن نمونه برداری از یک ADC تنها نمی تواند یک تغییر سیگنال 1V را اندازه گیری کند.

اوون این مشکل فنی را با انتشار مجموعه های XDS سری 12 و 14 بیتی خود که مزیت قابل توجهی در وضوح اندازه گیری سیگنال دارند، برطرف کرده است. با استفاده از همان مورد مقیاس 1000V، ADC 12 بیتی وضوح 0.5 ولت را در اختیار شما قرار می دهد و ADC 14 بیتی با رزولوشن 0.125v ارائه می دهد. همانطور که مشاهده می شود این یک مزیت قابل توجه است که اندازه گیری دقیق و دقیق انجام می شود.

استفاده از مقیاس مناسب برای اندازه گیری یک سیگنال مهم است، اگر لازم نیست، یک مقیاس بزرگ را انتخاب کنید تا سیگنال های کوچک را اندازه گیری کنید. در عوض یک مقیاس را انتخاب کنید که بیشتر دقیق تر از سطح سیگنال برای اطمینان از نتایج دقیق باشد. محدوده اسیلوسکوپ OWON XDS گزینه های بیشتری را برای انتخاب مناسب ترین مقیاس ارائه می دهد و برای کمک به اندازه گیری های دقیق تر به راحتی طراحی شده است.

مدل	TDS7074	TDS7104	TDS8104	TDS8204
پهنای باند	70 مگاهرتز	100 مگاهرتز		200 مگاهرتز
کانال	4
نرخ نمونه	1GS / s		2GS / s
نرخ ضبط موج فرمت	50،000 wfms / s
نمایش دادن	8 "صفحه نمایش لمسی LCD رنگی
طول ضبط	7.6M
مقیاس افقی (S / DIV)	2ns / div - 100s / div، گام به 1 - 2 - 5
رزولوشن عمودی (A / D)	رزولوشن 8 بیت (به طور همزمان 4 کانال)
حساسیت عمودی	2mV / div - 10V / div (در ورودی)
نوع تریگر	Edge، Pulse، Video، Slope
حالت تریگر	خودکار، عادی، تک
ریاضی شکل موج	+، -، ×، ÷، FFT
پورت ارتباطی	میزبان USB، دستگاه USB، VGA، LAN، AUX
ابعاد (W × H × D)	380 × 180 × 115 (میلیمتر)

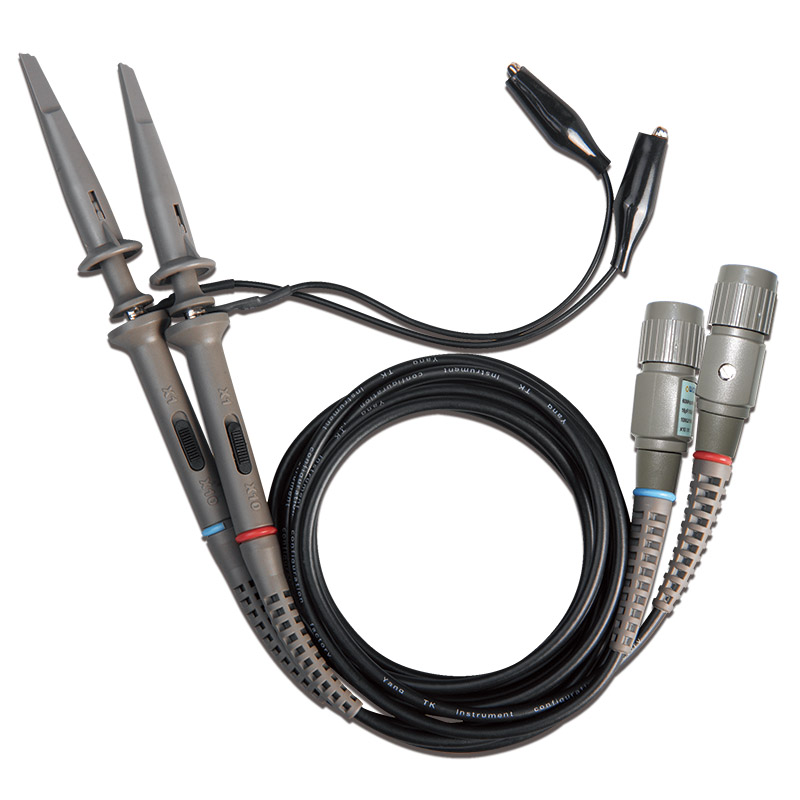

وزن (بدون بسته)	1.5 کیلوگرم
